Strefy przemarzania – wszystko, co musisz wiedzieć

Strefy przemarzania gruntu wskazują umowną głębokość, do której w okresie zimowym może zamarzać podłoże. Wiedza ta jest ważna zarówno dla inwestorów budujących dom, jak i projektantów oraz wykonawców, ponieważ pomaga prawidłowo zaplanować fundamenty i instalacje podziemne.

W Polsce głębokość przemarzania gruntu wynosi orientacyjnie od 0,8 do 1,4 m, zależnie od regionu.

Mapa stref jest jednak tylko punktem wyjścia. Bezpieczną głębokość posadowienia należy ustalić z uwzględnieniem rodzaju gruntu, poziomu wód gruntowych, konstrukcji budynku i warunków panujących w danej lokalizacji. W artykule wyjaśniamy, czym są strefy przemarzania gruntu, jakie wartości przyjmuje się w Polsce, od czego zależy głębokość przemarzania oraz jak wpływa ona na fundamenty i instalacje podziemne.

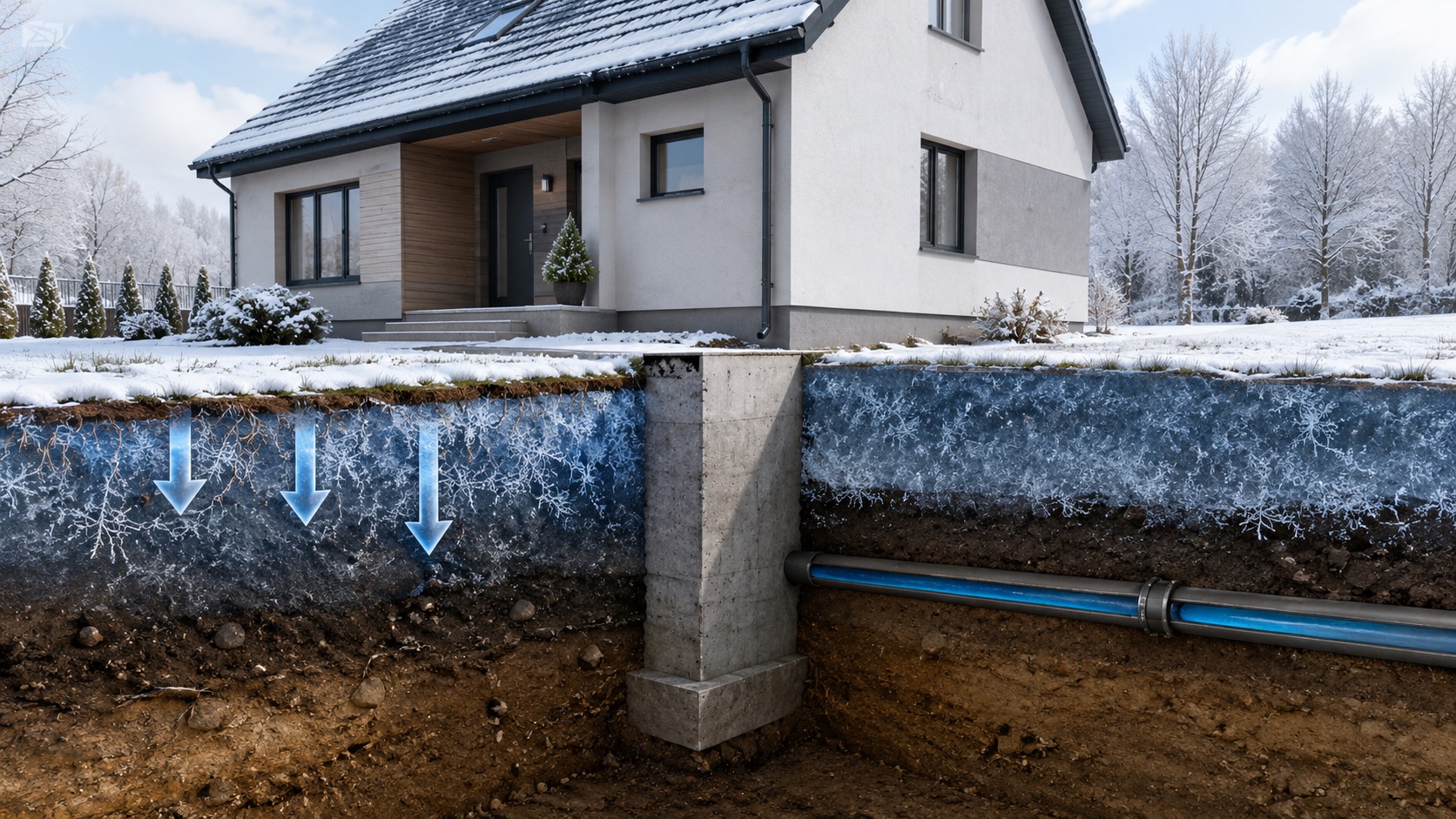

Czym jest przemarzanie gruntu?

Przemarzanie gruntu to okresowe zamarzanie podłoża pod wpływem ujemnych temperatur. Proces rozpoczyna się od powierzchni gruntu i stopniowo obejmuje głębsze warstwy. To, na jaką głębokość grunt przemarza, zależy nie tylko od temperatury powietrza, lecz także od czasu trwania mrozu, obecności śniegu, wilgotności oraz rodzaju podłoża.

Woda zawarta w gruncie podczas zamarzania zwiększa swoją objętość. W gruntach podatnych na podciąganie wilgoci mogą dodatkowo tworzyć się soczewki lodowe, które unoszą podłoże i znajdujące się na nim elementy konstrukcji. Zjawisko to określa się jako wysadziny mrozowe.

Sama niska temperatura nie zawsze powoduje uszkodzenia. Szczególnie groźne jest połączenie silnego mrozu, wysokiej wilgotności i obecności gruntów wysadzinowych.

Ile wynosi głębokość przemarzania gruntu w Polsce?

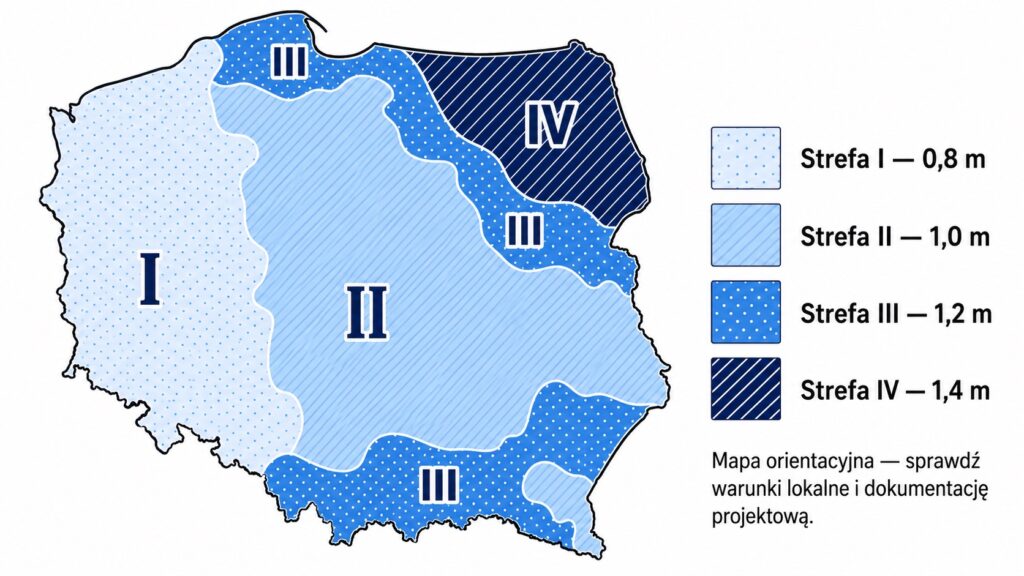

W tradycyjnym podziale stosowanym w praktyce budowlanej w Polsce wyróżnia się cztery strefy przemarzania gruntu. Przypisano im umowne wartości od 0,8 do 1,4 m.

Wartości pochodzą z mapy opracowanej zgodnie z dawną normą PN-81/B-03020. Mapa jest nadal powszechnie wykorzystywana jako materiał orientacyjny, ale nie zastępuje rozpoznania lokalnych warunków geotechnicznych ani projektu fundamentów.

Strefa I – 0,8 m

W I strefie przemarzania przyjmuje się głębokość 0,8 m. Obejmuje ona przede wszystkim łagodniejsze klimatycznie obszary zachodniej Polski.

Strefa II – 1,0 m

Strefa II ma przemarzania do 1,0 m i obejmuje znaczną część kraju. Jej granice przebiegają między innymi od środkowej części Pomorza poprzez centralną Polskę.

W drugiej strefie wartość 1,0 m nie oznacza, że w każdą zimę grunt zamarznie dokładnie do takiej głębokości. Jest to wartość umowna stosowana w projektowaniu.

Strefa III – 1,2 m

W przypadku III strefy głębokość przemarzania wynosi 1,2 m. Dotyczy ona między innymi części chłodniejszych obszarów północno-wschodnich i południowych. Lokalne różnice występują również w regionach takich jak Góry Świętokrzyskie.

Strefa IV – 1,4 m

Strefa IV obejmuje najchłodniejszy, północno-wschodni fragment Polski. Przyjmuje się w niej umowną głębokość 1,4 m.

Granice poszczególnych stref są nieregularne, dlatego nie należy wybierać wartości wyłącznie na podstawie województwa. Strefę trzeba sprawdzić na mapie dla konkretnej miejscowości.

Od czego zależy rzeczywista głębokość przemarzania?

Głębokość przemarzania jest uzależniona od warunków panujących podczas konkretnej zimy. Na danym terenie może się zmieniać w kolejnych latach.

Istotny wpływ mają:

• długość i intensywność okresów z ujemnymi temperaturami,
• grubość pokrywy śnieżnej,
• rodzaj gruntu i jego zagęszczenie,
• wilgotność podłoża,
• poziom wód gruntowych,
• sposób zagospodarowania powierzchni,
• roślinność i ukształtowanie terenu.

Pokrywa śnieżna działa jak izolacja, dlatego może ograniczać przenikanie niskiej temperatury w głąb podłoża. Z kolei odsłonięty lub utwardzony teren może przemarzać inaczej niż powierzchnia pokryta roślinnością.

Zmiany klimatyczne wpływają na przebieg zim, lecz nie są podstawą do samodzielnego zmniejszania projektowej głębokości fundamentów. W nowoczesnym budownictwie decyzję podejmuje się na podstawie projektu, warunków gruntowych oraz przewidzianych zabezpieczeń.

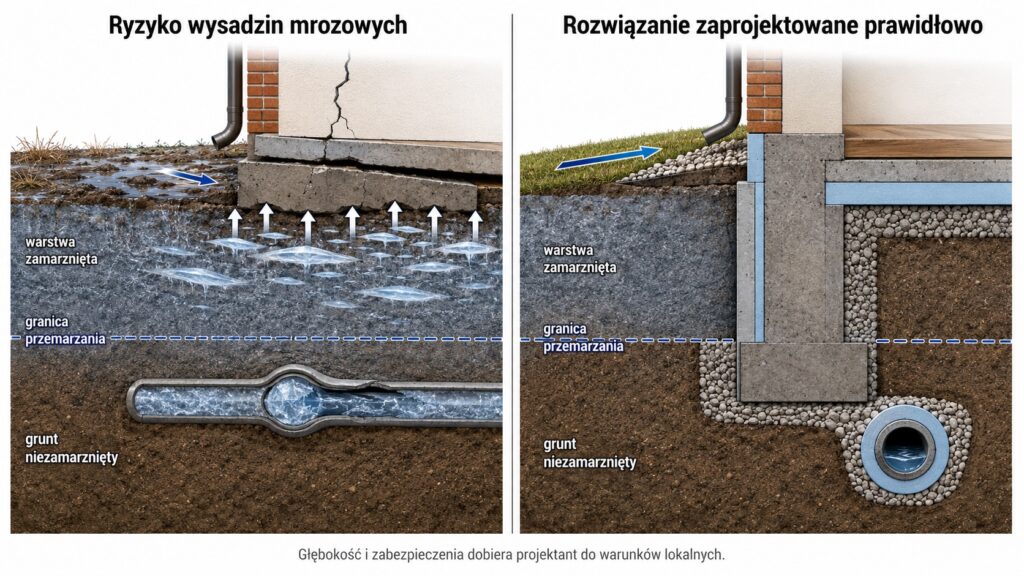

Czym są wysadziny mrozowe?

Zjawisko wysadzin mrozowych polega na unoszeniu gruntu wskutek zamarzania wody i powstawania soczewek lodowych. Podłoże zwiększa swoją objętość i może wywierać nacisk na fundamenty, posadzki, nawierzchnie oraz instalacje podziemne.

Wysadziny mrozowe mogą powodować:

• unoszenie i deformację fundamentów,
• pękanie ścian oraz posadzek,
• uszkodzenia konstrukcji,
• nierównomierne osiadanie po rozmarznięciu gruntu,
• odkształcanie podjazdów i chodników,
• uszkodzenia instalacji wodno-kanalizacyjnych.

Szczególnie groźne jest wielokrotne zamarzanie i rozmarzanie gruntu. Poszczególne części budynku mogą wtedy przemieszczać się w różnym stopniu, co wpływa na stabilność konstrukcji.

Które grunty są podatne na wysadziny mrozowe?

Grunty wysadzinowe

Grunty wysadzinowe to przede wszystkim podłoża drobnoziarniste, które mogą zatrzymywać wodę i podciągać ją do strefy zamarzania. Należą do nich między innymi niektóre pyły, gliny i grunty ilaste.

W takich warunkach woda napływa do zamarzającej warstwy, gdzie tworzą się soczewki lodowe. Dlatego o podatności gruntu nie decyduje wyłącznie ilość wody znajdująca się w nim na początku mrozu, lecz także możliwość jej dalszego dopływu.

Grunty wysadzinowe mogą powodować niebezpieczeństwo osiadania budynku.

Grunty mniej podatne

Czyste żwiry i grube piaski są zazwyczaj mniej podatne na wysadziny, ponieważ dobrze przepuszczają wodę i ograniczają jej zatrzymywanie. Nie oznacza to jednak, że wszystkie grunty niespoiste są całkowicie bezpieczne. Piaski pylaste mogą zachowywać się inaczej niż gruby, czysty piasek.

Podatność danego gruntu określa się na podstawie jego uziarnienia, wilgotności oraz warunków wodnych. W razie wątpliwości próbki można poddać analizie laboratoryjnej.

Jak strefa przemarzania wpływa na posadowienie fundamentów?

Głębokość przemarzania to kluczowy parametr przy projektowaniu fundamentów bezpośrednich. W przypadku tradycyjnych ław na gruntach wysadzinowych spód fundamentu zwykle projektuje się poniżej przyjętej granicy przemarzania albo stosuje inne rozwiązania chroniące konstrukcję przed mrozem.

Często spotyka się zalecenie, aby fundamenty były posadowione 20 cm lub 20–30 cm poniżej głębokości przemarzania gruntu. Nie jest to jednak uniwersalna zasada, którą można zastosować do każdego budynku.

Bezpieczną głębokość określa projektant, uwzględniając:

• rodzaj i układ warstw podłoża,
• występowanie gruntów wysadzinowych,
• poziom wód gruntowych,
• obciążenia przekazywane przez budynek,
• sposób ogrzewania obiektu,
• izolację cieplną,
• odwodnienie terenu,
• lokalne warunki geotechniczne.

Prawidłowe posadowienie ma kluczowe znaczenie dla stabilności konstrukcji. Nieprawidłowe posadowienie może doprowadzić do nierównomiernych przemieszczeń, pękania ścian i innych uszkodzeń konstrukcji.

W przypadku domów jednorodzinnych zakres rozpoznania podłoża jest zwykle prostszy niż przy dużych obiektach, ale nie oznacza to, że badania geotechniczne można pominąć.

Czy płytę fundamentową można posadowić płycej?

Płyty fundamentowe często wykonuje się płycej niż tradycyjne ławy. Płytkie posadowienie jest jednak bezpieczne tylko wtedy, gdy cały układ został odpowiednio zaprojektowany.

Ochronę przed przemarzaniem mogą zapewniać:

• izolacja cieplna pod płytą,
• izolacja ułożona wokół jej krawędzi,
• opaska przeciwmrozowa,
• wymiana gruntów wysadzinowych,
• warstwa dobrze zagęszczonego kruszywa,
• skuteczne odwodnienie terenu.

W materiałach budowlanych można spotkać informację, że płyty fundamentowe mogą być posadowione na głębokości 50–60 cm. Nie jest to wartość odpowiednia dla każdej inwestycji. O bezpieczeństwie decyduje cały układ fundamentu, izolacji i podłoża, a nie sama głębokość.

Płyta może znajdować się nawet powyżej umownej granicy przemarzania, jeżeli projektant wykaże, że zastosowane dodatkowe zabezpieczenia nie dopuszczą do powstania szkodliwych wysadzin mrozowych.

Jak przemarzanie wpływa na instalacje podziemne?

Przemarzanie ma istotne znaczenie również dla instalacji wodno-kanalizacyjnych. Woda pozostająca w przewodzie może zamarznąć, zwiększyć objętość i doprowadzić do jego rozszczelnienia lub pęknięcia.

Najbardziej narażone są:

• przewody wodociągowe ułożone zbyt płytko,
• przyłącza prowadzone przez nieogrzewane strefy,
• studzienki i zawory bez izolacji,
• odcinki, w których woda pozostaje bez ruchu,
• instalacje użytkowane tylko okresowo.

Przewody wodociągowe układa się zasadniczo poniżej projektowej głębokości przemarzania gruntu. Gdy nie jest to możliwe, stosuje się izolację cieplną, przewody grzejne lub inne zabezpieczenia wskazane w projekcie.

Głębokość instalacji nie powinna być dobierana wyłącznie na podstawie mapy stref. Trzeba uwzględnić rodzaj przewodu, sposób użytkowania, ukształtowanie terenu i zalecenia zarządcy sieci.

Jak sprawdzić strefę przemarzania gruntu?

Sprawdź mapę stref

Najprostszym sposobem jest odszukanie danej lokalizacji na mapie czterech stref przemarzania gruntu. Pozwala ona ustalić, czy dla danego regionu przyjmuje się wartość 0,8, 1,0, 1,2 czy 1,4 m.

Mapa według dawnej normy PN-81/B-03020 ma charakter orientacyjny. Nie pokazuje miejscowych różnic wynikających z ukształtowania terenu, zabudowy, wilgotności ani rodzaju gruntu.

Sprawdź dokumentację działki

Informację o przyjmowanej głębokości przemarzania można znaleźć w opinii geotechnicznej, projekcie budowlanym lub dokumentacji wcześniejszych inwestycji prowadzonych na danym terenie.

Dane dotyczące sąsiedniej działki mogą być pomocne, ale nie powinny automatycznie zastępować rozpoznania własnego podłoża.

Wykonaj pomiary lub badania

Rzeczywisty zasięg zamarzniętego podłoża można obserwować poprzez pomiary temperatury gruntu. W specjalistycznych pomiarach stosuje się również urządzenia określane jako zamarznikomierze lub zmarzlinomierze.

Taki pomiar pokazuje sytuację w konkretnym miejscu i podczas określonej zimy. Nie zastępuje mapy projektowej, badań geotechnicznych ani oceny projektanta.

Co dają badania geotechniczne?

Wykonanie badań geotechnicznych pozwala rozpoznać lokalne warunki gruntowe i wodne. Badania nie określają samej strefy klimatycznej, ale pokazują, czy dany grunt jest podatny na wysadziny mrozowe i jakie rozwiązanie fundamentowe będzie odpowiednie.

W ramach badań można ustalić:

• rodzaj i układ warstw podłoża,
• stopień zagęszczenia lub stan gruntów,
• poziom wód gruntowych,
• nośność i odkształcalność podłoża,
• obecność gruntów słabonośnych i wysadzinowych,
• potrzebę wymiany albo wzmocnienia gruntu.

Badania geotechniczne mogą obejmować odwierty, sondowania, pobieranie próbek i badania laboratoryjne. Często podaje się, że dla domów jednorodzinnych wykonuje się odwierty o głębokości 2–3 m, ale nie jest to stała zasada. Ich liczbę i głębokość dobiera się do konstrukcji budynku, przewidywanego poziomu posadowienia oraz warunków lokalnych.

Próbki pobrane podczas wierceń mogą zostać poddane analizie laboratoryjnej. Wyniki badań geotechnicznych mają kluczowe znaczenie przy projektowaniu fundamentów, ponieważ pozwalają dostosować sposób posadowienia do rzeczywistych warunków gruntowych.

Podsumowanie

Strefy przemarzania gruntu są ważnym punktem odniesienia przy projektowaniu fundamentów i instalacji podziemnych, ale nie powinny być analizowane w oderwaniu od warunków lokalnych.
O bezpieczeństwie konstrukcji decydują również rodzaj gruntu, poziom wód gruntowych, sposób posadowienia oraz odpowiednie zabezpieczenia przed wysadzinami mrozowymi. Dlatego przed rozpoczęciem budowy warto wykonać badania geotechniczne i oprzeć rozwiązania na projekcie przygotowanym dla konkretnej działki.
